Frezy pełnowęglikowe z węglików spiekanych TiAin, standardowa długa długość, 4 rowki
Wprowadzenie materiałów węglikowych młyna końcowego
| Węglika klasy | Dane techniczne pręta węglika wolframu |
| 10U | Co: 10% WC 89% rzadkiego pierwiastka: 1% HRA: 90,5 ° Rozmiar ziarna: 0,75um |
| 12U | Współczynnik: 12% WC 85% rzadki pierwiastek: 3% HRA: 92,5 ° Rozmiar ziarna: 0,4 μm |
| K40 | Współczynnik: 12% WC 84% rzadki element: 4% HRA: 93 ° Rozmiar ziarna: 0.4um |
| K44 | Współczynnik: 12% WC 84% rzadki element: 4% HRA: 93,5 ° Rozmiar ziarna: 0,4 μm |
Materiały do cięcia
| Węglika klasy | HRC młyna końcowego | Materiały do cięcia |
| 10U | HRC45-50 | Do cięcia materiałów pod HRC35 |
| 12U | HRC55-58 | Do cięcia materiałów pod HRC50 |
| K40 | HRC60-62 | Do cięcia materiałów pod HRC55 |
| K44 | HRC65-70 | Do cięcia materiałów pod HRC63 |
Odpowiednia powłoka
| Węglika klasy | HRC młyna końcowego | Odpowiednia powłoka |
| 10U | HRC45-50 | AlTiN |
| 12U | HRC55-58 | TiAlN |
| K40 | HRC60-62 | TiSlN |
| K44 | HRC65-70 | Nano |
Wprowadzenie materiałów węglikowych w młynku walcowym
| AlTiN | TiAlN | TiSlN | Nano | |
| Twardość (HV) | 3200 | 2800 | 3600 | 42 (GPA) |
| Grubość (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
| Temperatura utleniania (°) | 900 | 800 | 1000 | 1200 |
| Współczynnik tarcia | 0.3 | 0.3 | 0,45 | 0.4 |
| Kolor | czarny | Fioletowy | Miedź | niebieski |

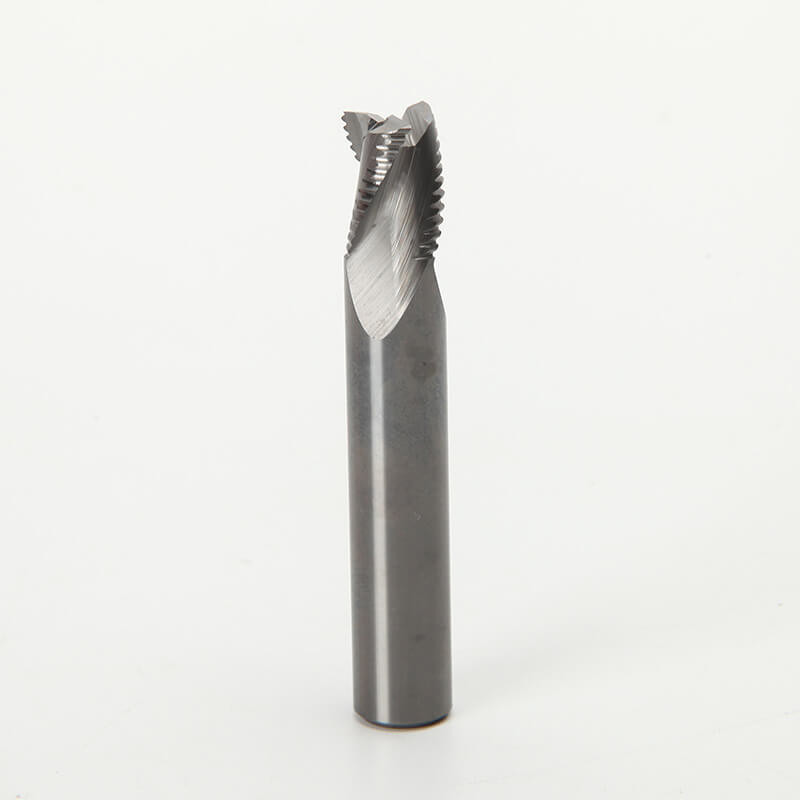

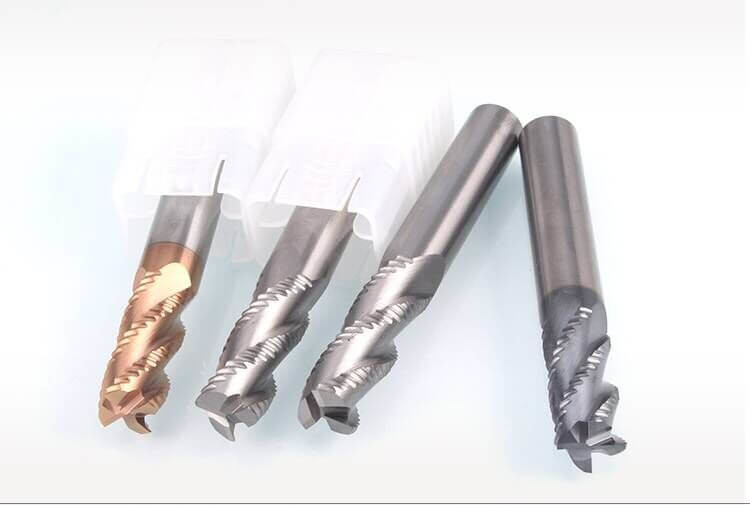

Cechy produktu Typ: Frezy do obróbki zgrubnej Średnica chwytu: 1/4 "/ Średnica cięcia: 1/4" Długość rowków: 3/4 "/ długość całkowita: 2" Twardość materiału roboczego: HRC45 / Helix: 35 / Number of Flute: 4F Powłoka: TiAIN / Materiał: węglik wolframu / opakowanie: pudełko z tworzywa sztucznego |
Rozmiar arkusza dla innych frezów czołowych:
Nr kodu | Diamter re | Długość cięcia l | Długość całkowita L | Cholewka re | Flety Z |
| 4GW1-01003050 | 1 | 3 | 50 | 4 | 4 |
| 4GW1-01504050 | 1.5 | 4 | 50 | 4 | 4 |
| 4GW1-02050500 | 2 | 5 | 50 | 4 | 4 |
| 4GW1-02507050 | 2.5 | 7 | 50 | 4 | 4 |
| 4GW1-03008050 | 3 | 8 | 50 | 4 | 4 |
| 4GW1-04010050 | 4 | 10 | 50 | 4 | 4 |
| 4GW1-04015075 | 4 | 15 | 75 | 4 | 4 |
| 4GW1-04020100 | 4 | 20 | 100 | 4 | 4 |
| 4GW1-05013050 | 5 | 13 | 50 | 6 | 4 |
| 4GW1-06015050 | 6 | 15 | 50 | 6 | 4 |
| 4GW1-06020075 | 6 | 20 | 75 | 6 | 4 |
| 4GW1-06030100 | 6 | 30 | 100 | 6 | 4 |
| 4GW1-06020060 | 8 | 20 | 60 | 8 | 4 |
| 4GW1-08025075 | 8 | 25 | 75 | 8 | 4 |
| 4GW1-08035100 | 8 | 35 | 100 | 8 | 4 |
| 4GW1-010025075 | 10 | 25 | 75 | 10 | 4 |
| 4GW1-010040100 | 10 | 40 | 100 | 10 | 4 |
| 4GW1-012030075 | 12 | 30 | 75 | 12 | 4 |
| 4GW1-012040100 | 12 | 40 | 100 | 12 | 4 |
| 4GW1-014030080 | 14 | 30 | 80 | 14 | 4 |
| 4GW1-014100100 | 14 | 40 | 100 | 14 | 4 |
| 4GW1-016040100 | 16 | 40 | 100 | 16 | 4 |
| 4GW1-018040100 | 18 | 40 | 100 | 18 | 4 |
| 4GW1-020040100 | 20 | 40 | 100 | 20 | 4 |
| 4GW1-06040150 | 6 | 40 | 150 | 6 | 4 |
| 4GW1-08050150 | 8 | 50 | 150 | 8 | 4 |
| 4GW1-010050150 | 10 | 50 | 150 | 10 | 4 |
| 4GW1-012050150 | 12 | 50 | 150 | 12 | 4 |
| 4GW1-014060150 | 14 | 60 | 150 | 14 | 4 |
| 4GW1-016060150 | 16 | 60 | 150 | 16 | 4 |
| 4GW1-018060150 | 18 | 60 | 150 | 18 | 4 |
| 4GW1-020060150 | 20 | 60 | 150 | 20 | 4 |
