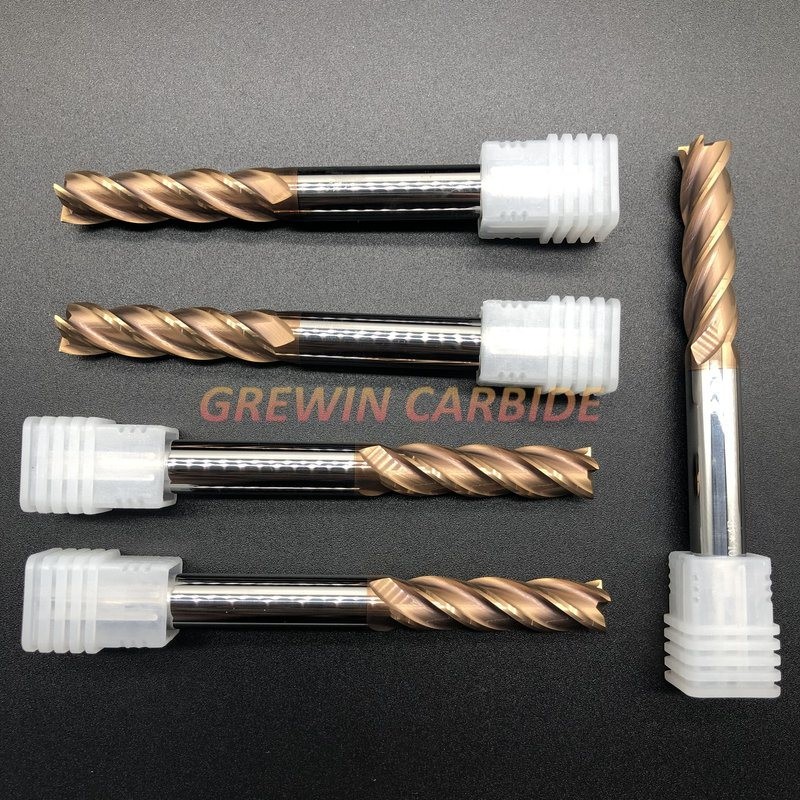

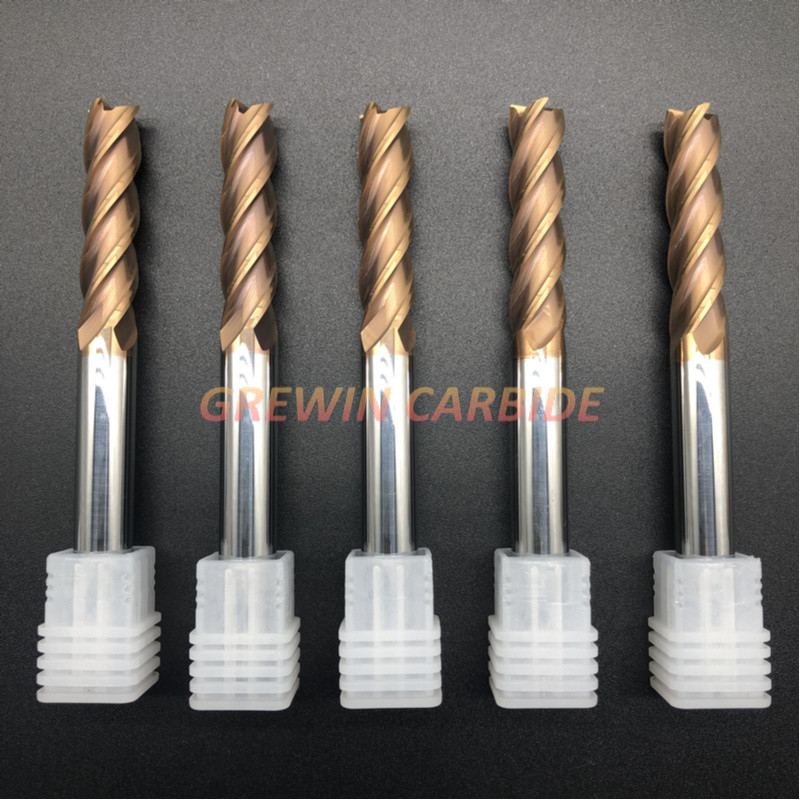

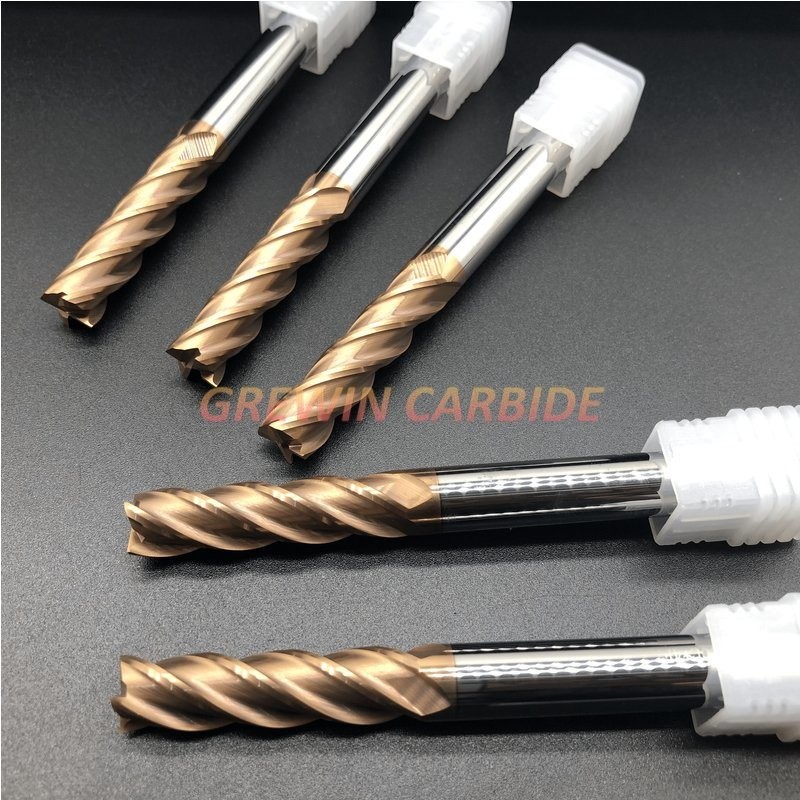

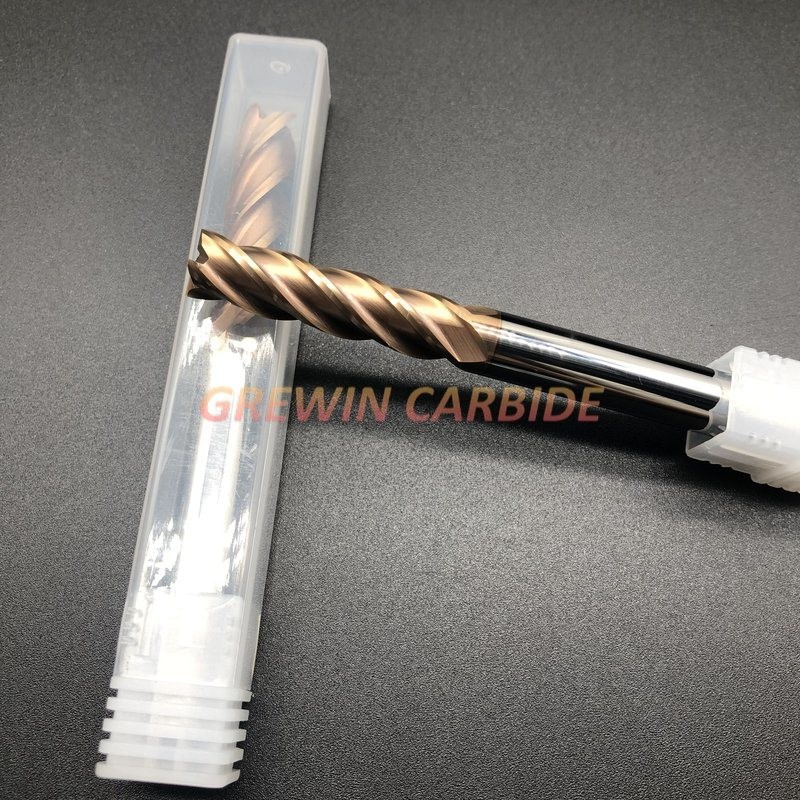

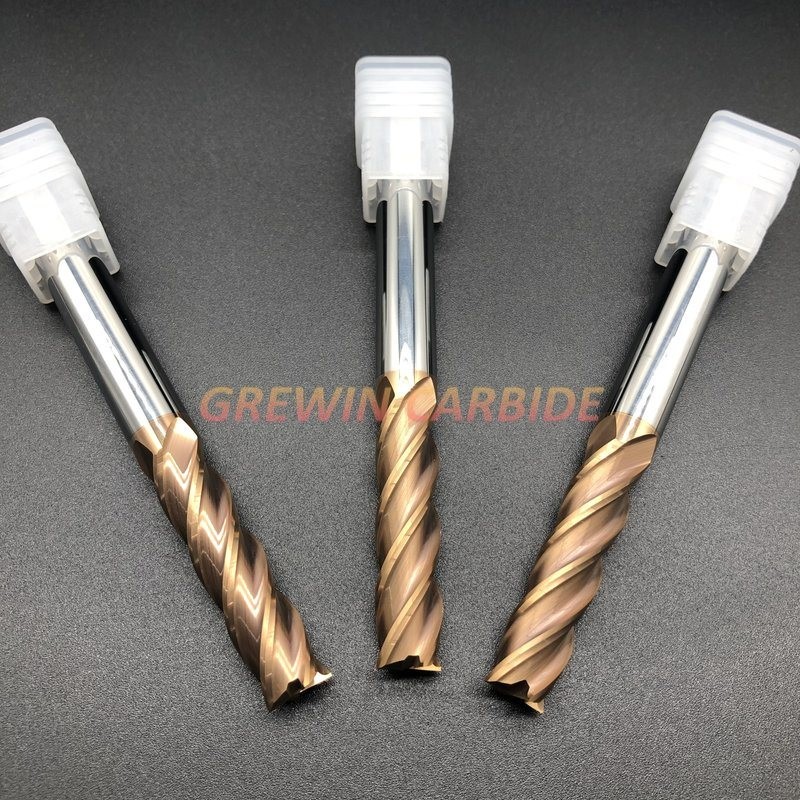

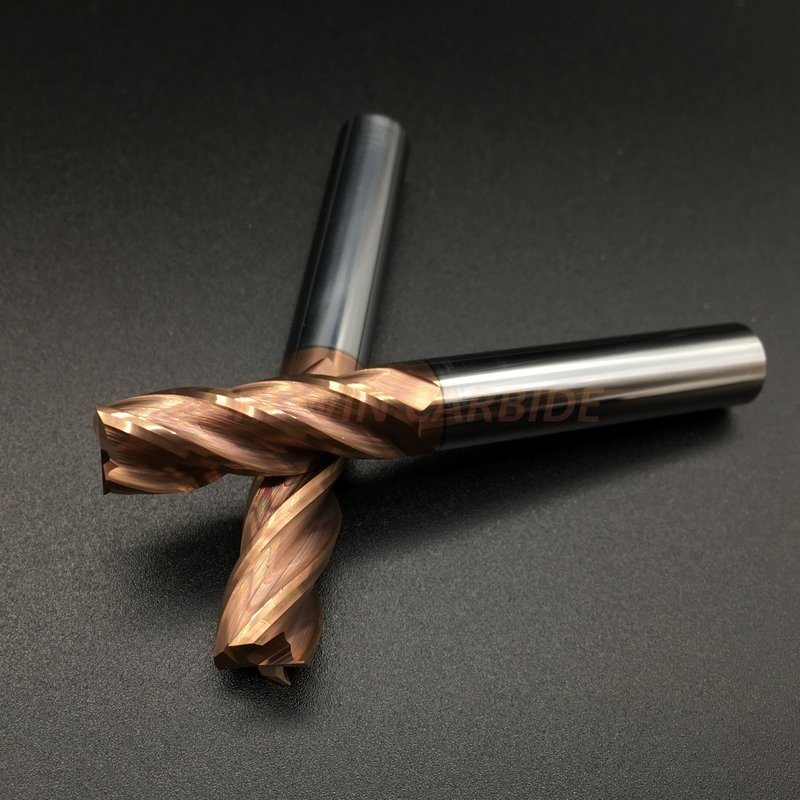

Frez trzpieniowy z węglika wolframu z 2/4 ostrzami
1. Opis produktów
Surowiec mikroziarnisty
Ziarnistość: 0,4-0,6 μm
Co 10%, 12%
TRS> 3600 N / mm2
Twardość HRA 91,8-92,5
Przedmiot obrabiany HRC45-50 HRC55-60 HRC65 HRC68
Kąt spirali 30 ° -45 °
Średnica ostrza 0,2-0,9 mm;1-20 mm
Średnica prętów 4-20 mm
Długość 50-100 mm
Forma cięcia płaska, kwadratowa, kulista, promień naroża, rowek stożkowy itp
Flety nr 1-7
HRC45 | HRC55 | HRC60 | HRC65 |
Wielkość ziarna: 0,6 um Co: 10% Wytrzymałość na zginanie: 3350 N / mm2 |
Wielkość ziarna: 0,6 um Co: 10% Wytrzymałość na zginanie: 4000 N / mm2 |
Wielkość ziarna: 0,5 um Co: 12% Wytrzymałość na zginanie: 4300 N / mm2 |
Wielkość ziarna: 0,4um Co: 12,5% Wytrzymałość na zginanie: 4300 N / mm2 |
Wprowadzenie materiałów węglikowych do frezu walcowo-czołowego
Gatunek węglika | Szczegóły techniczne pręta z węglika wolframu |
10U | Co: 10% WC 89% pierwiastek rzadki: 1% HRA: 90,5 ° Wielkość ziarna: 0,75 um |
12U | Co: 12% WC 85% pierwiastek rzadki: 3% HRA: 92,5 ° Wielkość ziarna: 0,4 um |
K40 | Co: 12% WC 84% pierwiastek rzadki: 4% HRA: 93 ° Wielkość ziarna: 0,4 um |
K44 | Co: 12% WC 84% pierwiastek rzadki: 4% HRA: 93,5 ° Wielkość ziarna: 0,4 um |
Materiały do cięcia
Gatunek węglika | HRC frezu trzpieniowego | Materiały do cięcia |
10U | HRC45-50 | Do cięcia materiałów pod HRC35 |
12U | HRC55-58 | Do cięcia materiałów pod HRC50 |
K40 | HRC60-62 | Do cięcia materiałów pod HRC55 |
K44 | HRC65-70 | Do cięcia materiałów pod HRC63 |
Odpowiednia powłoka
Gatunek węglika | HRC frezu trzpieniowego | Odpowiednia powłoka |
10U | HRC45-50 | AlTiN |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | Nano |
Wprowadzenie materiałów węglikowych do frezu walcowo-czołowego
AlTiN | TiAlN | TiSlN | Nano | |
Twardość (HV) | 3200 | 2800 | 3600 | 42 (GPA) |
Grubość (UM) | 2,5-3 | 2,5-3 | 3 | 3 |
Temperatura utleniania (°) | 900 | 800 | 1000 | 1200 |
Współczynnik tarcia | 0.3 | 0.3 | 0,45 | 0,4 |
Kolor | czarny | Fioletowy | Miedź | niebieski |
