------------------------------------Wprowadzenie prętów z węglika wolframu---------------------------------------

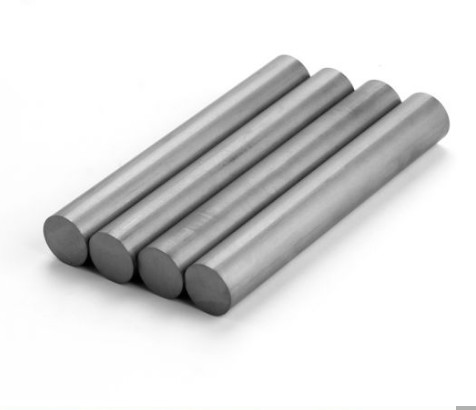

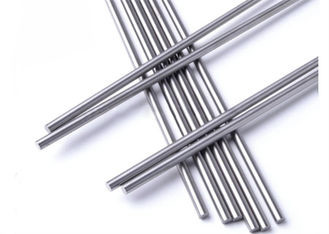

Nieszlifowany i szlifowany pręt z węglika spiekanego doprodukcja wierteł, frezów palcowych, frezów, rozwiertaków, noża rzeźbiącego, antywibracyjnego uchwytu narzędziowego i innych produktów.
Według różnych dziedzin przetwarzania, takich jak obróbka zwykłej stali stopowej, żeliwa szarego, stali nierdzewnej i żaroodpornych materiałów stopowych;wykańczanie i obróbka stopu aluminium, stopu tytanu;obróbka stali hartowanej, stopu aluminium, pręta węglikowego należy wybrać inny gatunek, stabilność i zaawansowana technologia zapewniają wysoką jakość naszych produktów.Dzięki swoim unikalnym właściwościom pręt z węglika jest szeroko stosowany w kolejach dużych prędkości, lotnictwie, elementach elektronicznych i maszynach.
Specyfikacja gatunku prętów z węglika wolframu
Stopień | Gęstość (g/cm3) |
Twardość (HRA) |
TRS (MPa) | Wielkość ziarna (μm) | Kompozycja (%) |
Równe ISO |
YL10.2 | 14,4~14,6 | ≥92,2 | ≥4000 | 0,6~0,8 | 10% CO 90% WC | K30 |
YG6X | 14,85~15,0 | ≥92,0 | ≥1860 | 0,8~1,0 | 6% CO 94% WC | K10 |
YG15 | 14,0~14,1 | ≥85,0 | ≥2800 | 1,2 ~ 2,0 | 15% CO 85% WC | / |
YG10 | 14,5~14,6 | ≥85,5 | ≥2600 | 1,2 ~ 2,0 | 10% CO 90% WC | K20 |
YG8 | 14,65~14,85 | ≥89,5 | ≥2320 | 1,2 ~ 2,0 | 8% CO 92% WC | K20 |
YG6 | 14.85~15.05 | ≥90,0 | ≥2150 | 1,2 ~ 2,0 | 6% CO 94% WC | K10 |
Kino

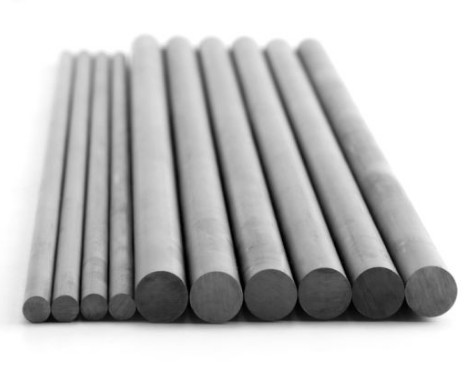

Pręty pełne (metryczne) 330mm
Nieuziemione | h6 |
L |
Tol. |
Nieuziemione | h6 |
L |
Tol. |
||
D | Tol. | D | Tol. | ||||||
Ø2.2 | +0,3/+0 | 2,0 | 330 | +5/+0 | Ø17,2 | +0,3/+0 | 17 | 330 | +5/+0 |
Ø3,2 | +0,3/+0 | 3,0 | 330 | +5/+0 | Ø18,2 | +0,3/+0 | 18 | 330 | +5/+0 |
Ø4,2 | +0,3/+0 | 4.0 | 330 | +5/+0 | Ø19,2 | +0,3/+0 | 19 | 330 | +5/+0 |
Ø5,2 | +0,3/+0 | 5.0 | 330 | +5/+0 | Ø20,2 | +0,3/+0 | 20 | 330 | +5/+0 |
Ø6,2 | +0,3/+0 | 6,0 | 330 | +5/+0 | Ø21,2 | +0,3/+0 | 21 | 330 | +5/+0 |
Ø7,2 | +0,3/+0 | 7,0 | 330 | +5/+0 | Ø22,2 | +0,3/+0 | 22 | 330 | +5/+0 |
Ø8.2 | +0,3/+0 | 8,0 | 330 | +5/+0 | Ø23,2 | +0,3/+0 | 23 | 330 | +5/+0 |
Ø9,2 | +0,3/+0 | 9,0 | 330 | +5/+0 | Ø24,2 | +0,3/+0 | 24 | 330 | +5/+0 |
Ø10,2 | +0,3/+0 | 10,0 | 330 | +5/+0 | Ø25,2 | +0,3/+0 | 25 | 330 | +5/+0 |
Ø11,2 | +0,3/+0 | 11,0 | 330 | +5/+0 | Ø26,2 | +0,3/+0 | 26 | 330 | +5/+0 |
Ø12,2 | +0,3/+0 | 12,0 | 330 | +5/+0 | Ø27,2 | +0,3/+0 | 27 | 330 | +5/+0 |
Ø13,2 | +0,3/+0 | 13,0 | 330 | +5/+0 | Ø28,2 | +0,3/+0 | 28 | 330 | +5/+0 |
Ø14,2 | +0,3/+0 | 14,0 | 330 | +5/+0 | Ø29,2 | +0,3/+0 | 29 | 330 | +5/+0 |
Ø15,2 | +0,3/+0 | 15,0 | 330 | +5/+0 | Ø30,2 | +0,3/+0 | 30 | 330 | +5/+0 |
Ø16,2 | +0,3/+0 | 16,0 | 330 | +5/+0 |

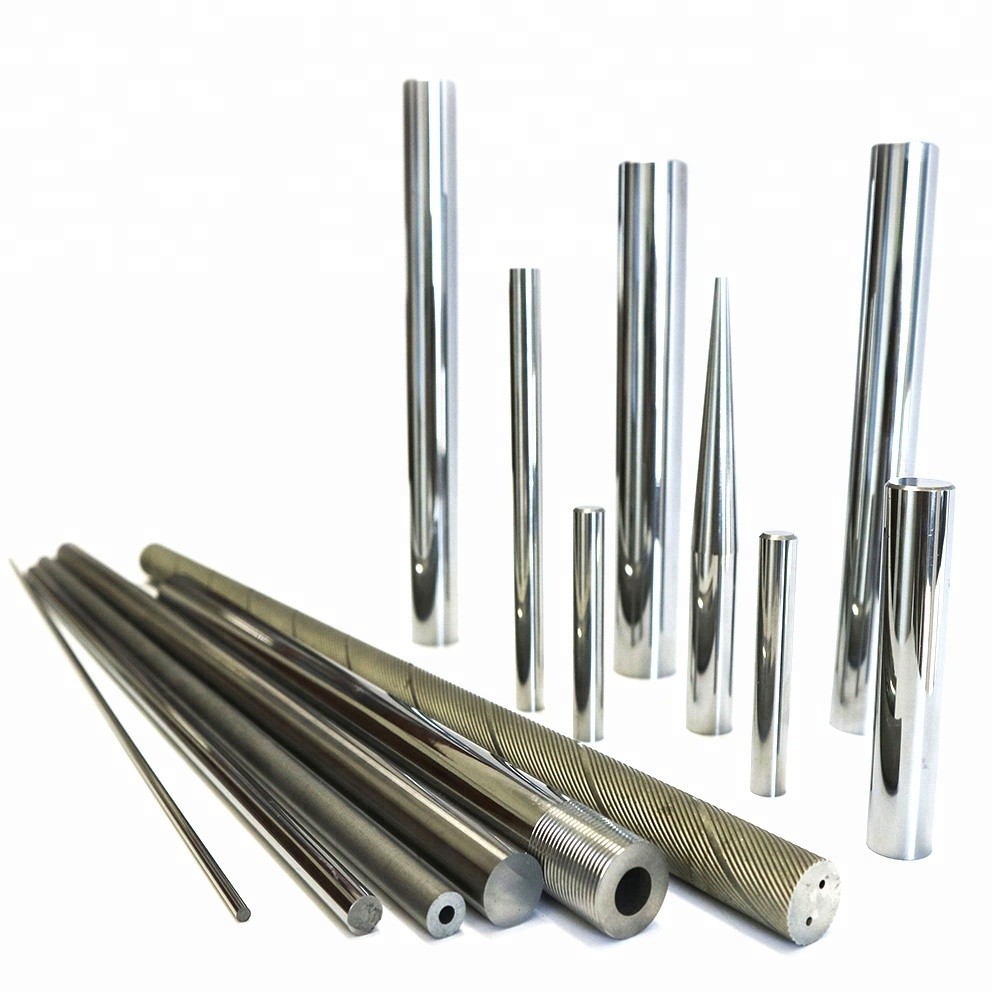

Dwa proste pręty kanałów chłodziwa, zmniejszone TK
Nieuziemione | Uziemienie h6 |
TK |
Tol. |
D |
Tol. |
L |
a |
|
D |
Tol. |
|||||||
6,3 | +0,3/0 |
6,0 | 1,5 | 0/-0,20 | 0,80 | ±0,15 |
330 |
0,15 |
7,3 | 7,0 | 1,5 | 0,80 | 0,15 | ||||
8,3 | 8,0 | 2,6 | 0/-0,30 |
1,00 | 0,15 | |||
9,3 | 9,0 | 2,6 | 1,00 | 0,20 | ||||
10.3 | 10,0 | 2,6 | 1,00 | 0,20 | ||||
11,3 | +0,4/0 |
11,0 | 3,5 | 1,20 | 0,28 | |||
12,3 | 12,0 | 3,5 | 1,20 | 0,30 | ||||
13,3 | 13,0 | 3,5 | 1,20 | 0,34 | ||||
14,3 | 14,0 | 5.0 | 1,50 | 0,37 | ||||
15,3 | 15,0 | 5.0 | 1,50 | 0,40 | ||||
16,3 | 16,0 | 5.0 | 1,50 | ±0,20 |
0,40 | |||
17,3 | +0,5/0 |
17,0 | 6,2 | 2.00 | 0,47 | |||
18,3 | 18,0 | 6,2 | 2.00 | 0,50 | ||||
19,3 | 19,0 | 6,2 | 2.00 | 0,50 | ||||
20,3 | 20,0 | 6,2 | 0/-0,40 | 2.00 | ±0,30 | 0,50 |
30 ° Dwa spiralne kanały chłodzące (typ HE-30 °)
Nieuziemione | Uziemienie h6 |
L Tol.+5,0 |
TK |
Tol. |
D |
Tol. |
Poziom |
|
D | Tol. | |||||||
6,3 | +0,4/+1,0 |
6,0 | 330 | 2,7 | ± 0,2 |
0,80 | ±0,15 |
32,65 |
7,3 | 7,0 | 330 | 3,5 | 1,00 | 38.09 | |||
8,3 | 8,0 | 330 | 3.4 | 1,00 | 43,53 | |||
9,3 | 9,0 | 330 | 4,5 | ±0,3 | 1,40 | 48,97 | ||
10.3 | 10,0 | 330 | 4,8 | 1.30 | 54,41 | |||
11,3 | +0,4/+1,2 |
11,0 | 330 | 4,9 | ±0,4 |
1,40 | 59,86 | |
12,3 | 12,0 | 330 | 6,3 | 1,70 | 65.30 | |||
13,3 | 13,0 | 330 | 6,1 | 1,75 | ±0,20 |
70,74 | ||
14,3 | 14,0 | 330 | 6,7 | 1.80 | 76,18 | |||
15,3 | 15,0 | 330 | 7,3 | 1,75 | 81,82 | |||
16,3 | +0,4/+1,4 |
16,0 | 330 | 8,0 | 2.00 | 87,06 | ||
17,3 | 17,0 | 330 | 8,5 | 1,75 | ±0,25 |
92,50 | ||
18,3 | 18,0 | 330 | 9,0 | 2.30 | 97,95 | |||
19,3 | 19,0 | 330 | 9,7 | 2.00 | 103,39 | |||
20,3 | 20,0 | 330 | 10,0 | ±0,5 | 2,50 | 108,83 |
