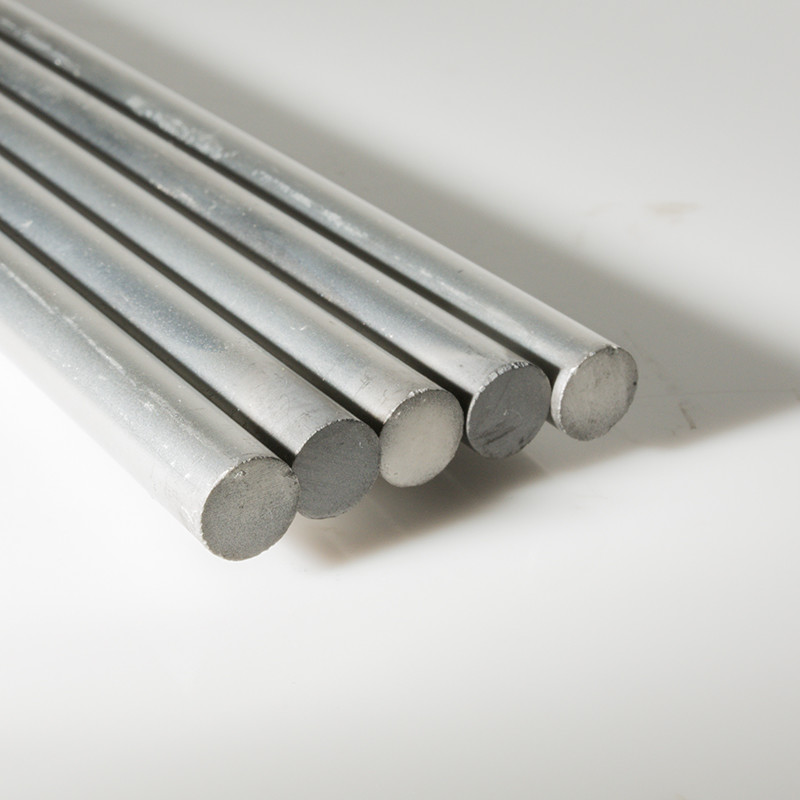

Producent prętów z węglika wolframu blank pręt z węglika spiekanego
Druty z węglika spiekanego są idealnymi materiałami do narzędzi skrawających Solid, takich jak Frezy z węglików spiekanych, wiertła, Remaers, Taps.etc.
Stopień standardowy dostępny w następujący sposób:
Stopień węglika wolframu | |||||
Właściwości klasy | RD10F | RD10UF | RD12UF | RD06UF | |
Współ | % | 10 | 10 | 12 | 6 |
WC w tym. Doping | % | 90 | 90 | 88 | 94 |
Gęstość | g / cm3 | 14,45 | 14,45 | 14.1 | 14.9 |
Twardość Vickersa HV30 | kg / mm2 | 1580 | 1790 | 1690 | 1890 |
Rockwell Hardness HRA | ISO3738 | 91,8 | 93 | > 92,5 | 93,5 |
TRS | N / mm2 | 3800 | 4000 | 4000 | 3900 |
Porowatość | ZA | <02 | <02 | <02 | <02 |
b | 0 | 0 | 0 | 0 | |
do | 0 | 0 | 0 | 0 | |
Rozmiar ziarna WC | μm | 0,8 | 0,5 | 0,4-0,5 | 0,5 |
Pręty z węglika spiekanego (pełna długość) | |||||
Nominal Dia | D (mm) | D (mm) | Długość | Uwagi | |
D (mm) | Nie-ziemia | h6 | mm | ||
0,5 | 0,7 | 0,5 | 310-330 | ||
0,8 | 1 | 0,8 | 310-330 | ||
1 | 1.2 | 1 | 310-330 | ||
1.5 | 1.7 | 1.5 | 310-330 | ||
1/16 " | 1,5875 | 1.8 | 1,5875 | 12 "-13" | cal calowy |
2 | 2.2 | 2 | 310-330 | ||
2,35 | 2.55 | 2,35 | 310-330 | ||
3/32 " | 2,38 | 2.6 | 2,38 | 12 "-13" | cal calowy |
2.5 | 2.7 | 2.5 | 310-330 | ||
3 | 3.2 | 3 | 310-330 | ||
1/8 " | 3.175 | 3.4 | 3.175 | 12 "-13" | cal calowy |
3.5 | 3.7 | 3.5 | 310-330 | ||
5/32 | 3,968 | 4.2 | 3,968 | 12 "-13" | cal calowy |
4 | 4.2 | 4 | 310-330 | ||
4.5 | 4.5 | 310-330 | |||
3/16 " | 4,7625 | 5.0 | 4,762 | 12 "-13" | cal calowy |
5 | 5.2 | 5 | 310-330 | ||
5.5 | 5.7 | 5.5 | 310-330 | ||
6 | 6.2 | 6 | 310-330 | ||
1/4 " | 6,35 | 6.6 | 6,35 | 12 "-13" | cal calowy |
6.5 | 6.7 | 6.5 | 310-330 | ||
7 | 7.2 | 7 | 310-330 | ||
7.5 | 7.7 | 7.5 | 310-330 | ||
5/16 " | 7,937 | 8.2 | 7,937 | 12 "-13" | cal calowy |
8 | 8.2 | 8 | 310-330 | ||
8.5 | 8.7 | 8.5 | 310-330 | ||
9 | 9.2 | 9 | 310-330 | ||
9.5 | 9.7 | 9.5 | 310-330 | ||
3/8 " | 9,525 | 9.7 | 9,525 | 12 "-13" | cal calowy |
10 | 10.2 | 10 | 310-330 | ||
10.5 | 10.7 | 10.5 | 310-330 | ||
11 | 11.2 | 11 | 310-330 | ||
7/16 " | 11.11 | 11.3 | 11.11 | 12 "-13" | cal calowy |
11.5 | 11.7 | 11.5 | 310-330 | ||
12 | 12.2 | 12 | 310-330 | ||
12.5 | 12.7 | 12.5 | 310-330 | ||
1/2 " | 12.7 | 12.9 | 12.7 | 12 "-13" | cal calowy |
13 | 13.2 | 13 | 310-330 | ||
13.5 | 13,7 | 13.5 | 310-330 | ||
14 | 14.2 | 14 | 310-330 | ||
9/16 " | 14.288 | 14.5 | 14.288 | 12 "-13" | cal calowy |
14.5 | 14.7 | 14.5 | 310-330 | ||
15 | 15.2 | 15 | 310-330 | ||
15.5 | 15.7 | 15.5 | 310-330 | ||
5/8 " | 15,875 | 16.1 | 15,875 | 12 "-13" | cal calowy |
16 | 16.2 | 16 | 310-330 | ||
16,5 | 16.7 | 16,5 | 310-330 | ||
17 | 17.2 | 17 | 310-330 | ||
17,5 | 17,7 | 17,5 | 310-330 | ||
18 | 18.2 | 18 | 310-330 | ||
18,5 | 18,7 | 18,5 | 310-330 | ||
19 | 19.2 | 19 | 310-330 | ||
3/4 " | 19.05 | 19.3 | 19.05 | 12 "-13" | cal calowy |
19,5 | 19.7 | 19,5 | 310-330 | ||
20 | 20,2 | 20 | 310-330 | ||
20,5 | 20,7 | 20,5 | 310-330 | ||
21 | 21.2 | 21 | 310-330 | ||
21.5 | 21.7 | 21.5 | 310-330 | ||
22 | 22.2 | 22 | 310-330 | ||
22,5 | 22,7 | 22,5 | 310-330 | ||
23 | 23.2 | 23 | 310-330 | ||
23,5 | 23,7 | 23,5 | 310-330 | ||
24 | 24.2 | 24 | 310-330 | ||
24.5 | 24.7 | 24.5 | 310-330 | ||
25 | 25.2 | 25 | 310-330 | ||
1 " | 25.4 | 25,7 | 25.4 | 12 "-13" | cal calowy |
26 | 26.3 | 26 | 310-330 | ||
27 | 27.2 | 27 | 310-330 | ||
28 | 28.2 | 28 | 310-331 | ||
29 | 29.2 | 29 | 310-333 | ||
30 | 30,2 | 30 | 310-334 | ||
31 | 31.2 | 31 | 310-335 | ||
1-1 / 4 " | 31,75 | 32,0 | 31,75 | 12 "-13" | cal calowy |
32 | 32.2 | 32 | 310-336 | ||
33 | 33.2 | 33 | 310-337 | ||
34 | 34.2 | 34 | 310-338 | ||
35 | 35.2 | 35 | 310-339 | ||
36 | 36.2 | 36 | 310-340 | ||
37 | 37.2 | 37 | 310-341 | ||
38 | 38.2 | 38 | 310-342 | ||
1-1 / 2 " | 38.1 | 38.4 | 38.1 | 12 "-13" | cal calowy |
39 | 39.2 | 39 | 310-343 | ||
40 | 40,2 | 40 | 310-344 | ||
42 | 42,2 | 42 | 310-344 | ||
** Pręty z węglików spiekanych o specjalnej średnicy i długości mogą być wykonane na życzenie.
TOLERANCJE dla średnicy i długości (h6) | TOLERANCJE dla okrągłości i prostoliniowości (h6) | ||||
Rozmiar, mm | D, h6 | L | Rozmiar, mm | Prostota | Okrągłość |
≤3 | + 0, -0,006 | + 5 / + 1 | ≤4 | 0,15 maks | 0,004 maks |
5 do 6 | +0, -.008 | 5 do 10 | 0,08 maks | ||
8 do 10 | +0, -.009 | 10 do 13 | 0,06 maks | ||
12 do 18 | +0, -.011 | > 13 | 0,05 maks | ||
20 do 24 | +0,013 | ||||
