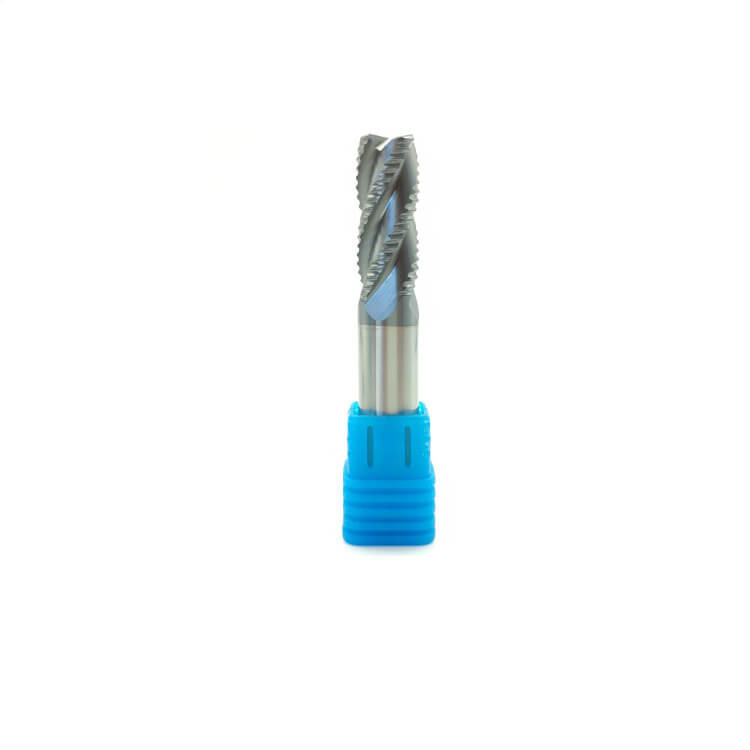

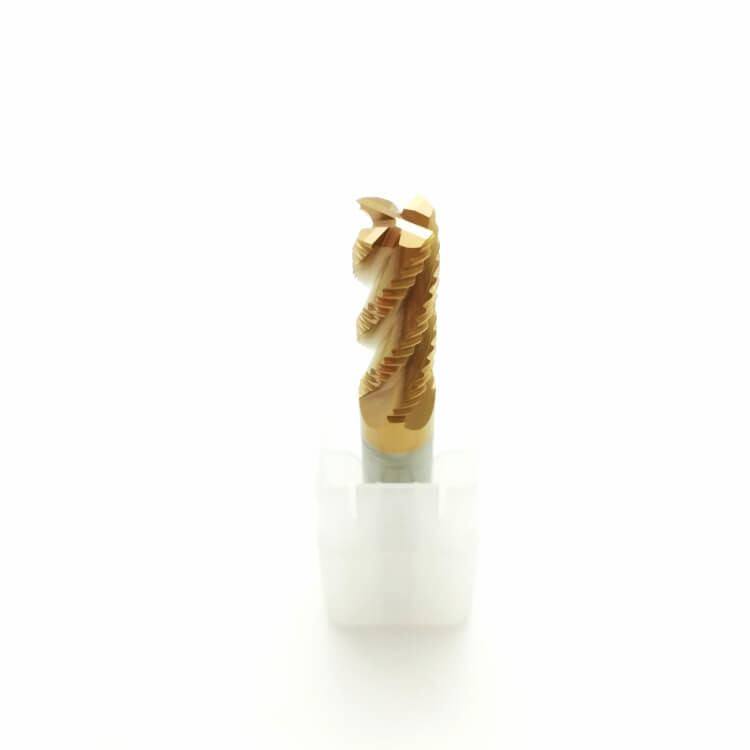

Opis produktów
Surowiec mikro ziarna
Wielkość ziarna: 0,4-0,6 μm
Co 10%, 12%
TRS> 3600 N / mm2
Twardość HRA 91,8-92,5
Przedmiot obrabiany HRC45-50 HRC55-60 HRC65 HRC68
Kąt linii śrubowej 30 ° -45 °
Średnica ostrza 0,2-0,9 mm; 1-30 mm
Średnica prętów 4-30 mm
Długość 50-150 mm
| HRC45 | HRC55 | HRC60 | HRC65 |
| Rozmiar ziarna: 0,6um Co: 10% Wytrzymałość na zginanie: 3350 N / mm2 | Rozmiar ziarna: 0,6um Co: 10% Wytrzymałość na zginanie: 4000N / mm2 | Rozmiar ziarna: 0,5um Co: 12% Wytrzymałość na zginanie: 4300N / mm2 | Rozmiar ziarna: 0.4um Co: 12,5% Wytrzymałość na zginanie: 4300N / mm2 |
Sprzęt do mielenia: , ANCA, ROLLOMATIC
Sprzęt testujący: ZOLLER
Powłoka
| Powłoka | Kolor | Temperatura powlekania | Grubość (um) | HV | Temperatura aplikacji | Współczynnik tarcia |
| TiAlN | Fioletowo-szary | <600 ° C | 3-5 | 3300 | 800 ° C | 0.3 |
| AiTiN | czarny | <600 ° C | 3-5 | 3500 | 900 ° C | 0.3 |
| TiXco | Miedź | <600 ° C | 3-5 | 3500 | 1500 ° C | 0.4 |
| NaNo | niebieski | <600 ° C | 3-5 | 3800 | 1200 ° C | 0.4 |
| AiCrN | Srebrnoszary | <480 ° C | 2-2.5 | 2500 | 700 ° C | 0.3 |
Standardowe rozmiary:
| Numer zamówienia. | Fletka dia (d) | Długość cięcia (l) | Shank dia (D) | Długość całkowita (L) |
| 1,0 × 2,5 × 4D × 50L | 1.0 | 2.5 | 4 | 50 |
| 1,5 × 4 × 4D × 50L | 1.5 | 4 | 4 | 50 |
| 2,0 × 5 × 4D × 50L | 2.0 | 5 | 4 | 50 |
| 2,5 × 7 × 4D × 50L | 2.5 | 7 | 4 | 50 |
| 3,0 × 8 × 4D × 50L | 3.0 | 8 | 4 | 50 |
| 3,5 × 10 × 4D × 50L | 3.5 | 10 | 4 | 50 |
| 4,0 × 10 × 4D × 50L | 4 | 10 | 4 | 50 |
| 4,5 × 11 × 6D × 50L | 4.5 | 11 | 6 | 50 |
| 5,0 × 13 × 6D × 50L | 5.0 | 13 | 6 | 50 |
| 5,5 × 13 × 6D × 50L | 5.5 | 13 | 6 | 50 |
| 6,0 × 15 × 6D × 50L | 6.0 | 15 | 6 | 50 |
| 6,5 × 15 × 8D × 60L | 6.5 | 15 | 8 | 60 |
| 7,0 × 17 × 8D × 60L | 7.0 | 17 | 8 | 60 |
| 7,5 × 17 × 8D × 60L | 7.5 | 17 | 8 | 60 |
| 8,0 × 20 × 8D × 60L | 8.0 | 20 | 8 | 60 |
| 8,5 × 25 × 10D × 75L | 8.5 | 25 | 10 | 75 |
| 9,0 × 25 × 10D × 75L | 9.0 | 25 | 10 | 75 |
| 9,5 × 25 × 10D × 75L | 9.5 | 25 | 10 | 75 |
| 10,0 × 25 × 12D × 75L | 10,0 | 25 | 12 | 75 |
| 10,5 × 25 × 12D × 75L | 10.5 | 25 | 12 | 75 |
| 11,0 × 28 × 12D × 75L | 11,0 | 28 | 12 | 75 |
| 11,5 × 28 × 12D × 75L | 11.5 | 28 | 12 | 75 |
| 12,0 × 30 × 12D × 75L | 12,0 | 30 | 12 | 75 |
| 13,0 × 33 × 16D × 100L | 13,0 | 33 | 16 | 100 |
| 14,0 × 40 × 16D × 100L | 14,0 | 40 | 16 | 100 |
| 15,0 × 40 × 16D × 100L | 15,0 | 40 | 16 | 100 |
| 16,0 × 40 × 16D × 100L | 16,0 | 40 | 16 | 100 |
| 17,0 × 40 × 20D × 100L | 17,0 | 40 | 20 | 100 |
| 18,0 × 40 × 20D × 100L | 18,0 | 40 | 20 | 100 |
| 19,0 × 40 × 20D × 100L | 19,0 | 40 | 20 | 100 |
| 20,0 × 40 × 20D × 100L | 20,0 | 40 | 20 | 100 |
| 25,0 × 40 × 25D × 100L | 25,0 | 40 | 25 | 100 |
