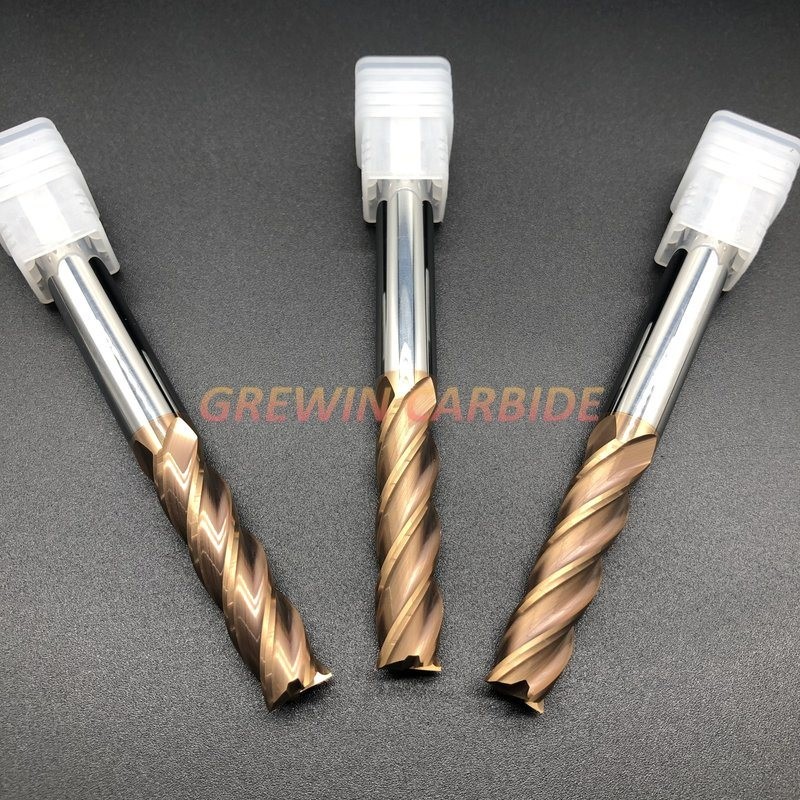

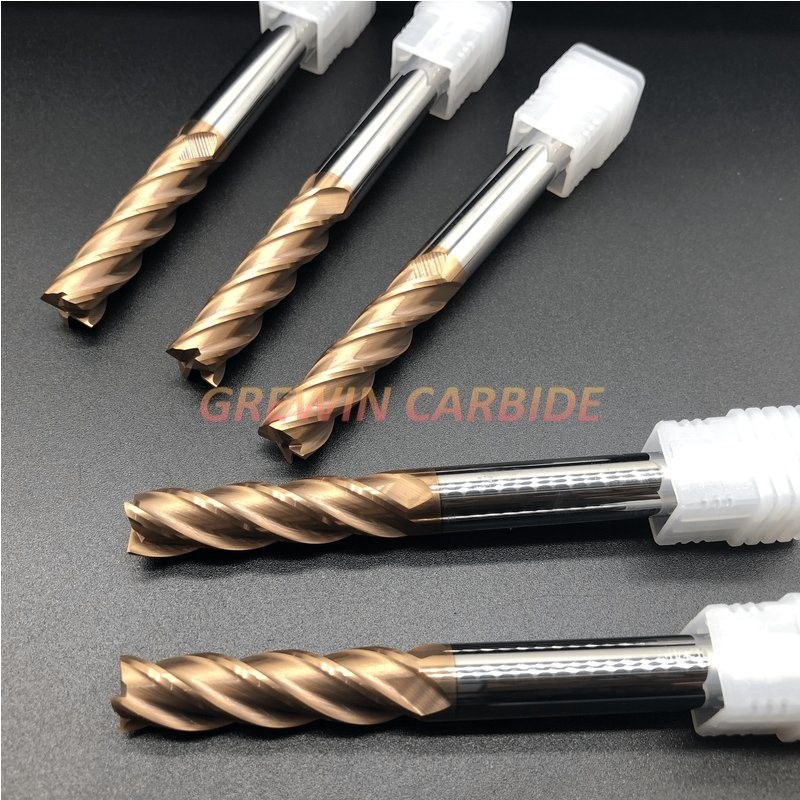

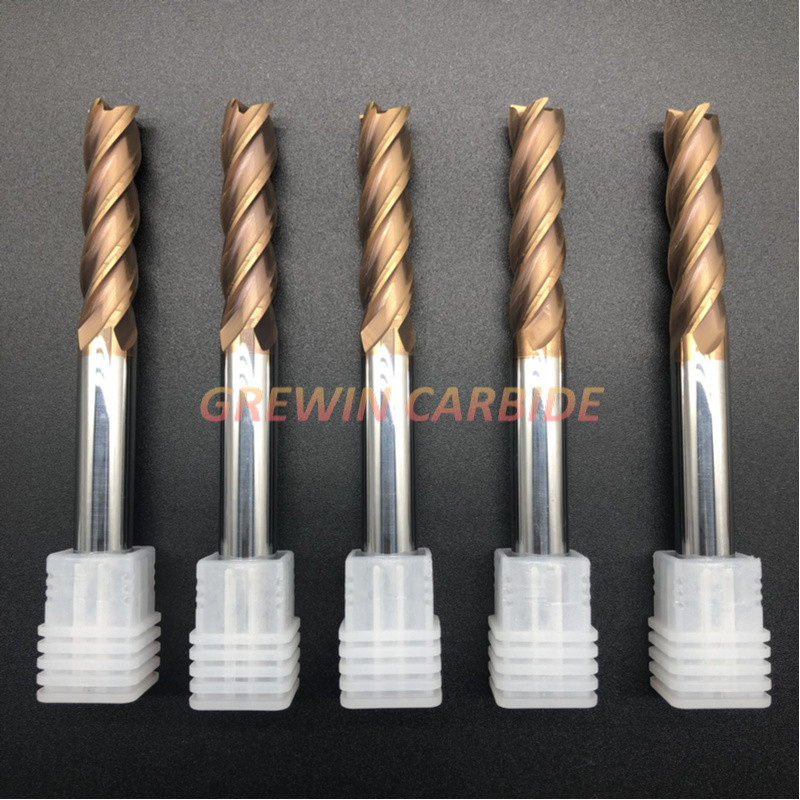

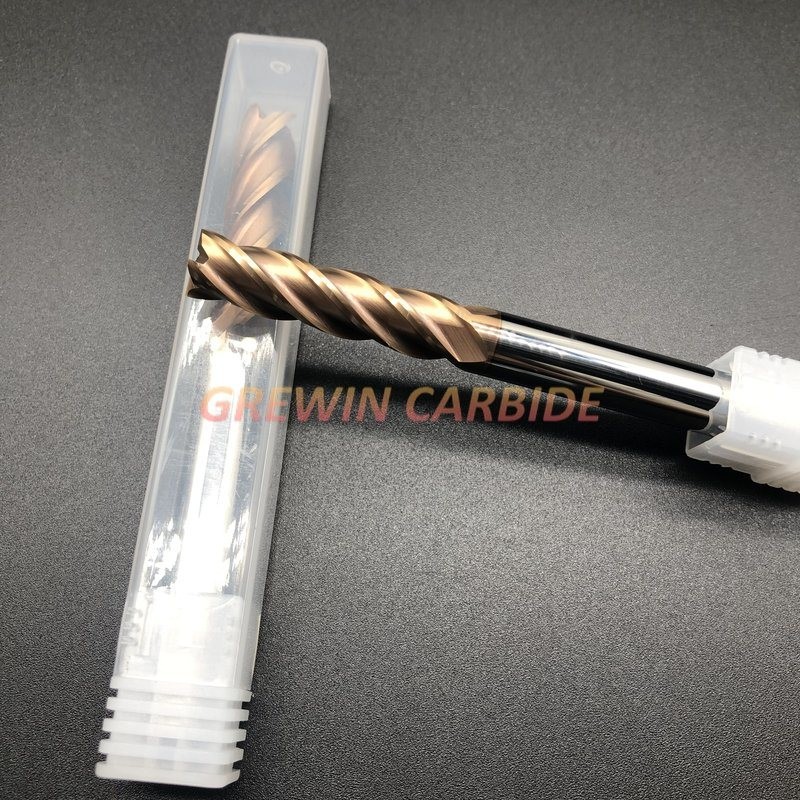

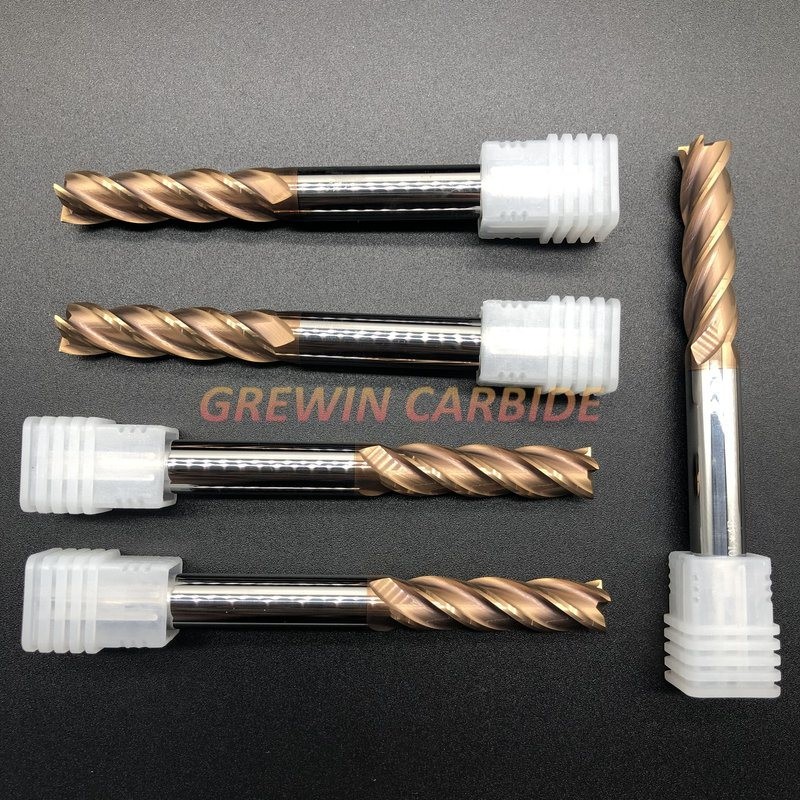

Frez z węglika wolframu 2/4 flet z powłoką Tisin
1. Opis produktów
Surowiec mikroziarnisty
Wielkość ziarna: 0,4-0,6 μm
Co 10%, 12%
TRS >3600 N/mm2
Twardość HRA 91,8-92,5
Przedmiot obrabiany HRC45-50 HRC55-60 HRC65 HRC68
Kąt spirali 30°-45 °
Średnica krawędzi tnącej 0,2-0,9 mm;1-20 mm
Średnica prętów 4-20 mm
Długość 50-100 mm
Forma cięcia Płaska, kwadratowa, kulista, promień naroża, flet stożkowy itp.
Flety nr 1-7
| HRC45 | HRC55 | HRC60 | HRC65 |
| Rozmiar ziarna: 0,6um Co: 10% Wytrzymałość na zginanie: 3350 N/mm2 |
Rozmiar ziarna: 0,6um Co: 10% Wytrzymałość na zginanie: 4000 N/mm2 |
Rozmiar ziarna: 0,5um Co: 12% Wytrzymałość na zginanie: 4300 N/mm2 |
Rozmiar ziarna: 0,4um Ilość: 12,5% Wytrzymałość na zginanie: 4300 N/mm2 |
Wprowadzenie materiałów węglikowych do frezu palcowego
| Gatunek węglika | Szczegóły techniczne pręta z węglika wolframu |
| 10U | Co: 10% WC 89% rzadki pierwiastek: 1% HRA: 90,5° Wielkość ziarna: 0,75um |
| 12U | Co: 12 % WC 85% rzadki pierwiastek: 3% HRA: 92,5° Wielkość ziarna: 0,4um |
| K40 | Co:12% WC 84% rzadki pierwiastek: 4% HRA: 93° Wielkość ziarna: 0,4um |
| K44 | Co: 12 % WC 84% rzadki pierwiastek: 4% HRA: 93,5° Wielkość ziarna: 0,4um |
Materiały do cięcia
| Gatunek węglika | HRC młyna palcowego | Materiały do cięcia |
| 10U | HRC45-50 | Do cięcia materiałów pod HRC35 |
| 12U | HRC55-58 | Do cięcia materiałów pod HRC50 |
| K40 | HRC60-62 | Do cięcia materiałów pod HRC55 |
| K44 | HRC65-70 | Do cięcia materiałów pod HRC63 |
Odpowiednia powłoka
| Gatunek węglika | HRC młyna palcowego | Odpowiednia powłoka |
| 10U | HRC45-50 | AlTiN |
| 12U | HRC55-58 | TiAlN |
| K40 | HRC60-62 | TiSlN |
| K44 | HRC65-70 | Nano |
Wprowadzenie materiałów węglikowych do frezu palcowego
| AlTiN | TiAlN | TiSlN | Nano | |
| Twardość (HV) | 3200 | 2800 | 3600 | 42(GPA) |
| Grubość (UM) | 2,5-3 | 2,5-3 | 3 | 3 |
| Temperatura utleniania (°) | 900 | 800 | 1000 | 1200 |
| Współczynnik tarcia | 0,3 | 0,3 | 0,45 | 0,4 |
| Kolor | Czarny | Fioletowy | Miedź | Niebieski |
