Oferujemy wysokiej jakości frezy trzpieniowe z węglika wolframu z poniższym opisem
1. Skład chemiczny: 10% -12% Co-WC, 100% surowiec.
2. Właściwości fizyczne i mechaniczne: Gęstość: 14,40-14,65 g / cm3 Twardość: HRA91,8-92,5 TRS> 3600N / mm2, Kąt spirali 30 ° -45 °.
3, średnica ostrza 0,2-0,9 mm;1-20 mm
4, Struktura organizacyjna: WC średnia wielkość ziarna: 0,4-0,6um
5. Odpowiada normom międzynarodowym: K20-K30, K20-K40
6, Nadaje się do: obróbki żeliwa, stopów nieżelaznych, metali nieżelaznych, stopów ognioodpornych, stopów tytanu, stali stopowej, stali węglowej i innych niemetalicznych.Nadaje się do wykańczania obróbki rowków i boku. W międzyczasie może przetwarzać z dużą prędkością i wysoką wydajnością, z której materiał HRC> 60
Wprowadzenie materiałów węglikowych do frezu walcowo-czołowego
| Gatunek węglika | Szczegóły techniczne pręta z węglika wolframu |
| 10U | Co: 10% WC 89% pierwiastek rzadki: 1% HRA: 90,5 ° Wielkość ziarna: 0,75 um |
| 12U | Co: 12% WC 85% pierwiastek rzadki: 3% HRA: 92,5 ° Wielkość ziarna: 0,4 um |
| K40 | Co: 12% WC 84% pierwiastek rzadki: 4% HRA: 93 ° Wielkość ziarna: 0,4 um |
| K44 | Co: 12% WC 84% pierwiastek rzadki: 4% HRA: 93,5 ° Wielkość ziarna: 0,4 um |
Materiały do cięcia
| Gatunek węglika | HRC frezu trzpieniowego | Materiały do cięcia |
| 10U | HRC45-50 | Do cięcia materiałów pod HRC35 |
| 12U | HRC55-58 | Do cięcia materiałów pod HRC50 |
| K40 | HRC60-62 | Do cięcia materiałów pod HRC55 |
| K44 | HRC65-70 | Do cięcia materiałów pod HRC63 |
Odpowiednia powłoka
| Gatunek węglika | HRC frezu trzpieniowego | Odpowiednia powłoka |
| 10U | HRC45-50 | AlTiN |
| 12U | HRC55-58 | TiAlN |
| K40 | HRC60-62 | TiSlN |
| K44 | HRC65-70 | Nano |
Wprowadzenie materiałów węglikowych do frezu walcowo-czołowego
| AlTiN | TiAlN | TiSlN | Nano | |
| Twardość (HV) | 3200 | 2800 | 3600 | 42 (GPA) |
| Grubość (UM) | 2,5-3 | 2,5-3 | 3 | 3 |
| Temperatura utleniania (°) | 900 | 800 | 1000 | 1200 |
| Współczynnik tarcia | 0.3 | 0.3 | 0,45 | 0,4 |
| Kolor | czarny | Fioletowy | Miedź | niebieski |
2. Zastosowanie
Służy do cięcia stali węglowej, stali narzędziowej, stali formowej, stali nierdzewnej, stopu tytanu, miedzi, żeliwa i aluminium itp.
Sprzęt do szlifowania: , ANCA, ROLLOMATIC
Sprzęt badawczy: ZOLLER
3. Powłoka
| Powłoka | Kolor | Temperatura powłoki | Grubość (um) | HV | Temperatura aplikacji | Współczynnik tarcia |
TiAlN |
Fioletowo-szary | <600 ° C | 3-5 | 3300 | 800 ° C | 0.3 |
| AlTiN | czarny | <600 ° C | 3-5 | 3500 | 900 ° C | 0.3 |
| TiSiN | Miedź | <600 ° C | 3-5 | 3500 | 1500 ° C | 0,4 |
| Nie | niebieski | <600 ° C | 3-5 | 3800 | 1200 ° C | 0,4 |
| CrN | Srebrnoszary | <480 ° C | 2-2.5 | 2500 | 700 ° C | 0.3 |
Rozmiary standardowe:
| Nr zamówienia. | Średnica fletu (d) | Długość cięcia (l) | Średnica chwytu (D) | Długość całkowita (L) |
| 1,0 × 2,5 × 4D × 50L | 1.0 | 2.5 | 4 | 50 |
| 1,5 × 4 × 4D × 50L | 1.5 | 4 | 4 | 50 |
| 2,0 × 5 × 4D × 50L | 2.0 | 5 | 4 | 50 |
| 2,5 × 7 × 4D × 50L | 2.5 | 7 | 4 | 50 |
| 3,0 × 8 × 4D × 50L | 3.0 | 8 | 4 | 50 |
| 3,5 × 10 × 4D × 50L | 3.5 | 10 | 4 | 50 |
| 4,0 × 10 × 4D × 50L | 4 | 10 | 4 | 50 |
| 4,5 × 11 × 6D × 50L | 4.5 | 11 | 6 | 50 |
| 5,0 × 13 × 6D × 50L | 5.0 | 13 | 6 | 50 |
| 5,5 × 13 × 6D × 50L | 5.5 | 13 | 6 | 50 |
| 6,0 × 15 × 6D × 50L | 6.0 | 15 | 6 | 50 |
| 6,5 × 15 × 8D × 60L | 6.5 | 15 | 8 | 60 |
| 7,0 × 17 × 8D × 60L | 7.0 | 17 | 8 | 60 |
| 7,5 × 17 × 8D × 60L | 7.5 | 17 | 8 | 60 |
| 8,0 × 20 × 8D × 60L | 8.0 | 20 | 8 | 60 |
| 8,5 × 25 × 10D × 75L | 8.5 | 25 | 10 | 75 |
| 9,0 × 25 × 10D × 75L | 9.0 | 25 | 10 | 75 |
| 9,5 × 25 × 10D × 75L | 9.5 | 25 | 10 | 75 |
| 10,0 × 25 × 12D × 75L | 10.0 | 25 | 12 | 75 |
| 10,5 × 25 × 12D × 75L | 10.5 | 25 | 12 | 75 |
| 11,0 × 28 × 12D × 75L | 11.0 | 28 | 12 | 75 |
| 11,5 × 28 × 12D × 75L | 11.5 | 28 | 12 | 75 |
| 12,0 × 30 × 12D × 75L | 12,0 | 30 | 12 | 75 |
| 13,0 × 33 × 16D × 100L | 13,0 | 33 | 16 | 100 |
| 14,0 × 40 × 16D × 100L | 14.0 | 40 | 16 | 100 |
| 15,0 × 40 × 16D × 100L | 15.0 | 40 | 16 | 100 |
| 16,0 × 40 × 16D × 100L | 16.0 | 40 | 16 | 100 |
| 17,0 × 40 × 20D × 100L | 17,0 | 40 | 20 | 100 |
| 18,0 × 40 × 20D × 100L | 18,0 | 40 | 20 | 100 |
| 19,0 × 40 × 20D × 100L | 19,0 | 40 | 20 | 100 |
| 20,0 × 40 × 20D × 100L | 20,0 | 40 | 20 | 100 |
| 25,0 × 40 × 25D × 100L | 25,0 | 40 | 25 | 100 |
Frez płaski z 2 ostrzami
Wcześniejsze
Wybór HRC: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Wybór powłok: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
Materiały do cięcia: stal oryginalna, żeliwo, aluminium, miedź, grafit, tworzywa sztuczne,
Tytan, stop, stal hartowana, stal nierdzewna, HSS itp.
| Nr kodu |
Diamter re |
Długość cięcia l |
Długość całkowita L |
Cholewka re |
Flety Z |
| 2GW1-01002050 | 1 | 3 | 50 | 4 | 2 |
| 2GW1-01504050 | 1.5 | 4 | 50 | 4 | 2 |
| 2GW1-02050500 | 2 | 5 | 50 | 4 | 2 |
| 2GW1-02507050 | 2.5 | 7 | 50 | 4 | 2 |
| 2GW1-03008050 | 3 | 8 | 50 | 4 | 2 |
| 2GW1-04010050 | 4 | 10 | 50 | 4 | 2 |
| 2GW1-04015075 | 4 | 15 | 75 | 4 | 2 |
| 2GW1-04020100 | 4 | 20 | 100 | 4 | 2 |
| 2GW1-05012050 | 5 | 13 | 50 | 6 | 2 |
| 2GW1-06015050 | 6 | 15 | 50 | 6 | 2 |
| 2GW1-06020075 | 6 | 20 | 75 | 6 | 2 |
| 2GW1-06020100 | 6 | 30 | 100 | 6 | 2 |
| 2GW1-06020060 | 8 | 20 | 60 | 8 | 2 |
| 2GW1-08025075 | 8 | 25 | 75 | 8 | 2 |
| 2GW1-08025100 | 8 | 35 | 100 | 8 | 2 |
| 2GW1-010025075 | 10 | 25 | 75 | 10 | 2 |
| 2GW1-010040100 | 10 | 40 | 100 | 10 | 2 |
| 2GW1-012020075 | 12 | 30 | 75 | 12 | 2 |
| 2GW1-012040100 | 12 | 40 | 100 | 12 | 2 |
| 2GW1-014020080 | 14 | 30 | 80 | 14 | 2 |
| 2GW1-014100100 | 14 | 40 | 100 | 14 | 2 |
| 2GW1-016040100 | 16 | 40 | 100 | 16 | 2 |
| 2GW1-018040100 | 18 | 40 | 100 | 18 | 2 |
| 2GW1-020040100 | 20 | 40 | 100 | 20 | 2 |
| 2GW1-06040150 | 6 | 40 | 150 | 6 | 2 |
| 2GW1-08050150 | 8 | 50 | 150 | 8 | 2 |
| 2GW1-010050150 | 10 | 50 | 150 | 10 | 2 |
| 2GW1-012050150 | 12 | 50 | 150 | 12 | 2 |
| 2GW1-014060150 | 14 | 60 | 150 | 14 | 2 |
| 2GW1-016060150 | 16 | 60 | 150 | 16 | 2 |
| 2GW1-018060150 | 18 | 60 | 150 | 18 | 2 |
| 2GW1-020060150 | 20 | 60 | 150 | 20 | 2 |
Frez płaski z 3 ostrzami
Wcześniejsze
Wybór HRC: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Wybór powłok: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
Materiały do cięcia: stal oryginalna, żeliwo, aluminium, miedź, grafit, tworzywa sztuczne,
Tytan, stop, stal hartowana, stal nierdzewna, HSS itp.
| Nr kodu |
Diamter re |
Długość cięcia l |
Długość całkowita L |
Cholewka re |
Flety Z |
| 3GW1-01003050 | 1 | 3 | 50 | 4 | 3 |
| 3GW1-01504050 | 1.5 | 4 | 50 | 4 | 3 |
| 3GW1-02050500 | 2 | 5 | 50 | 4 | 3 |
| 3GW1-02507050 | 2.5 | 7 | 50 | 4 | 3 |
| 3GW1-03008050 | 3 | 8 | 50 | 4 | 3 |
| 3GW1-04010050 | 4 | 10 | 50 | 4 | 3 |
| 3GW1-04015075 | 4 | 15 | 75 | 4 | 3 |
| 3GW1-04020100 | 4 | 20 | 100 | 4 | 3 |
| 3GW1-05013050 | 5 | 13 | 50 | 6 | 3 |
| 3GW1-06015050 | 6 | 15 | 50 | 6 | 3 |
| 3GW1-06020075 | 6 | 20 | 75 | 6 | 3 |
| 3GW1-06030100 | 6 | 30 | 100 | 6 | 3 |
| 3GW1-06020060 | 8 | 20 | 60 | 8 | 3 |
| 3GW1-08025075 | 8 | 25 | 75 | 8 | 3 |
| 3GW1-08035100 | 8 | 35 | 100 | 8 | 3 |
| 3GW1-010025075 | 10 | 25 | 75 | 10 | 3 |
| 3GW1-010040100 | 10 | 40 | 100 | 10 | 3 |
| 3GW1-012030075 | 12 | 30 | 75 | 12 | 3 |
| 3GW1-012040100 | 12 | 40 | 100 | 12 | 3 |
| 3GW1-014030080 | 14 | 30 | 80 | 14 | 3 |
| 3GW1-014100100 | 14 | 40 | 100 | 14 | 3 |
| 3GW1-016040100 | 16 | 40 | 100 | 16 | 3 |
| 3GW1-018040100 | 18 | 40 | 100 | 18 | 3 |
| 3GW1-020040100 | 20 | 40 | 100 | 20 | 3 |
| 3GW1-06040150 | 6 | 40 | 150 | 6 | 3 |
| 3GW1-08050150 | 8 | 50 | 150 | 8 | 3 |
| 3GW1-010050150 | 10 | 50 | 150 | 10 | 3 |
| 3GW1-012050150 | 12 | 50 | 150 | 12 | 3 |
| 3GW1-014060150 | 14 | 60 | 150 | 14 | 3 |
| 3GW1-016060150 | 16 | 60 | 150 | 16 | 3 |
| 3GW1-018060150 | 18 | 60 | 150 | 18 | 3 |
| 3GW1-020060150 | 20 | 60 | 150 | 20 | 3 |
4-ostrzowy frez płaski
Wcześniejsze
Wybór HRC: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Wybór powłok: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
Materiały do cięcia: stal oryginalna, żeliwo, aluminium, miedź, grafit, tworzywa sztuczne,
Tytan, stop, stal hartowana, stal nierdzewna, HSS itp.
| Nr kodu |
Diamter re |
Długość cięcia l |
Długość całkowita L |
Cholewka re |
Flety Z |
| 4GW1-01003050 | 1 | 3 | 50 | 4 | 4 |
| 4GW1-01504050 | 1.5 | 4 | 50 | 4 | 4 |
| 4GW1-02050500 | 2 | 5 | 50 | 4 | 4 |
| 4GW1-02507050 | 2.5 | 7 | 50 | 4 | 4 |
| 4GW1-03008050 | 3 | 8 | 50 | 4 | 4 |
| 4GW1-04010050 | 4 | 10 | 50 | 4 | 4 |
| 4GW1-04015075 | 4 | 15 | 75 | 4 | 4 |
| 4GW1-04020100 | 4 | 20 | 100 | 4 | 4 |
| 4GW1-05013050 | 5 | 13 | 50 | 6 | 4 |
| 4GW1-06015050 | 6 | 15 | 50 | 6 | 4 |
| 4GW1-06020075 | 6 | 20 | 75 | 6 | 4 |
| 4GW1-06030100 | 6 | 30 | 100 | 6 | 4 |
| 4GW1-06020060 | 8 | 20 | 60 | 8 | 4 |
| 4GW1-08025075 | 8 | 25 | 75 | 8 | 4 |
| 4GW1-08035100 | 8 | 35 | 100 | 8 | 4 |
| 4GW1-010025075 | 10 | 25 | 75 | 10 | 4 |
| 4GW1-010040100 | 10 | 40 | 100 | 10 | 4 |
| 4GW1-012030075 | 12 | 30 | 75 | 12 | 4 |
| 4GW1-012040100 | 12 | 40 | 100 | 12 | 4 |
| 4GW1-014030080 | 14 | 30 | 80 | 14 | 4 |
| 4GW1-014100100 | 14 | 40 | 100 | 14 | 4 |
| 4GW1-016040100 | 16 | 40 | 100 | 16 | 4 |
| 4GW1-018040100 | 18 | 40 | 100 | 18 | 4 |
| 4GW1-020040100 | 20 | 40 | 100 | 20 | 4 |
| 4GW1-06040150 | 6 | 40 | 150 | 6 | 4 |
| 4GW1-08050150 | 8 | 50 | 150 | 8 | 4 |
| 4GW1-010050150 | 10 | 50 | 150 | 10 | 4 |
| 4GW1-012050150 | 12 | 50 | 150 | 12 | 4 |
| 4GW1-014060150 | 14 | 60 | 150 | 14 | 4 |
| 4GW1-016060150 | 16 | 60 | 150 | 16 | 4 |
| 4GW1-018060150 | 18 | 60 | 150 | 18 | 4 |
| 4GW1-020060150 | 20 | 60 | 150 | 20 | 4 |
6-ostrzowy frez płaski
Wcześniejsze
Wybór HRC: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Wybór powłok: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
Materiały do cięcia: stal oryginalna, żeliwo, aluminium, miedź, grafit, tworzywa sztuczne,
Tytan, stop, stal hartowana, stal nierdzewna, HSS itp.
| Nr kodu |
Diamter re |
Długość cięcia l |
Długość całkowita L |
Cholewka re |
Flety Z |
| 6GW1-06016050 | 6 | 16 | 50 | 6 | 6 |
| 6GW1-06025075 | 6 | 25 | 75 | 6 | 6 |
| 6GW1-06036100 | 6 | 36 | 100 | 6 | 6 |
| 6GW1-0802060 | 8 | 20 | 60 | 8 | 6 |
| 6GW1-08032075 | 8 | 32 | 75 | 8 | 6 |
| 6GW1-08042100 | 8 | 42 | 100 | 8 | 6 |
| 6GW1-10025075 | 10 | 25 | 75 | 10 | 6 |
| 6GW1-10042100 | 10 | 42 | 100 | 10 | 6 |
| 6GW1-012030075 | 12 | 30 | 75 | 12 | 6 |
| 6GW1-012042100 | 12 | 42 | 100 | 12 | 6 |
| 6GW1-012055155 | 12 | 55 | 155 | 12 | 6 |
| 6GW1-014040100 | 14 | 40 | 100 | 14 | 6 |
| 6GW1-014065150 | 14 | 65 | 150 | 14 | 6 |
| 6GW1-016040100 | 16 | 40 | 100 | 16 | 6 |
| 6GW1-016065150 | 16 | 65 | 150 | 16 | 6 |
| 6GW1-020045100 | 20 | 45 | 100 | 20 | 6 |
| 6GW1-020070150 | 20 | 70 | 150 | 20 | 6 |

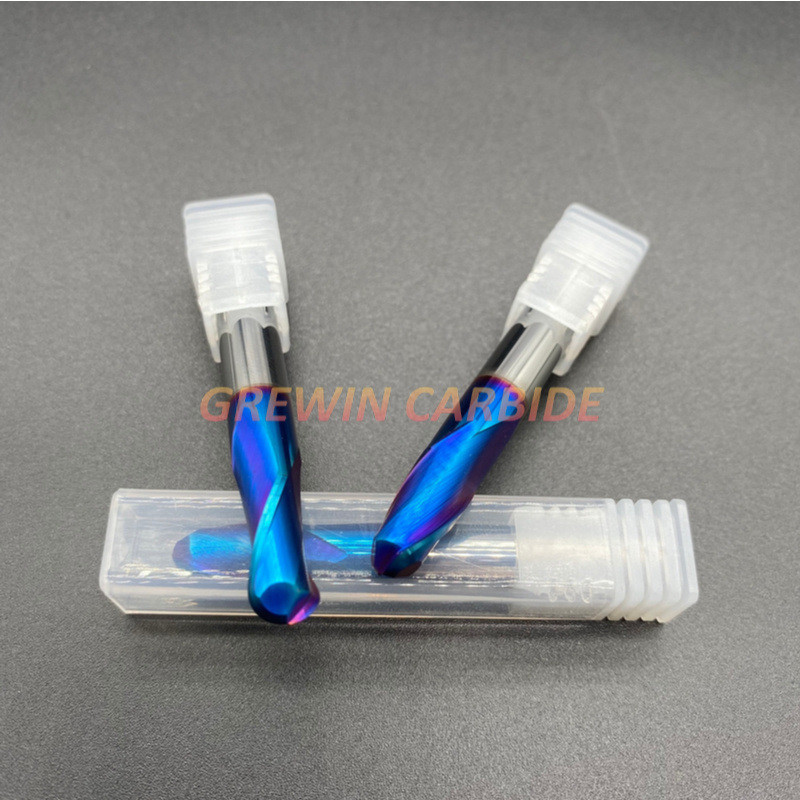

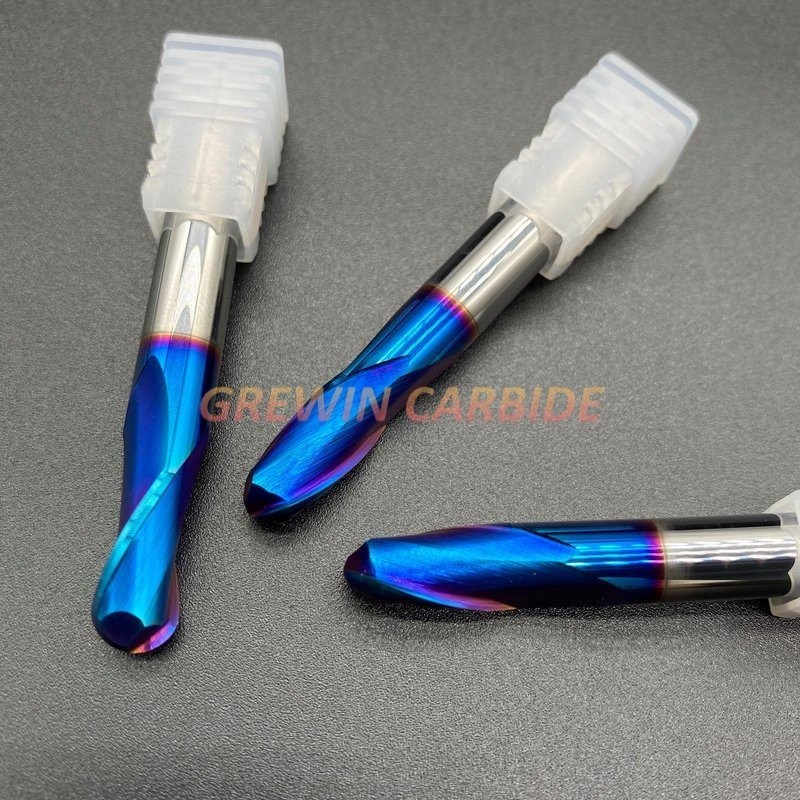

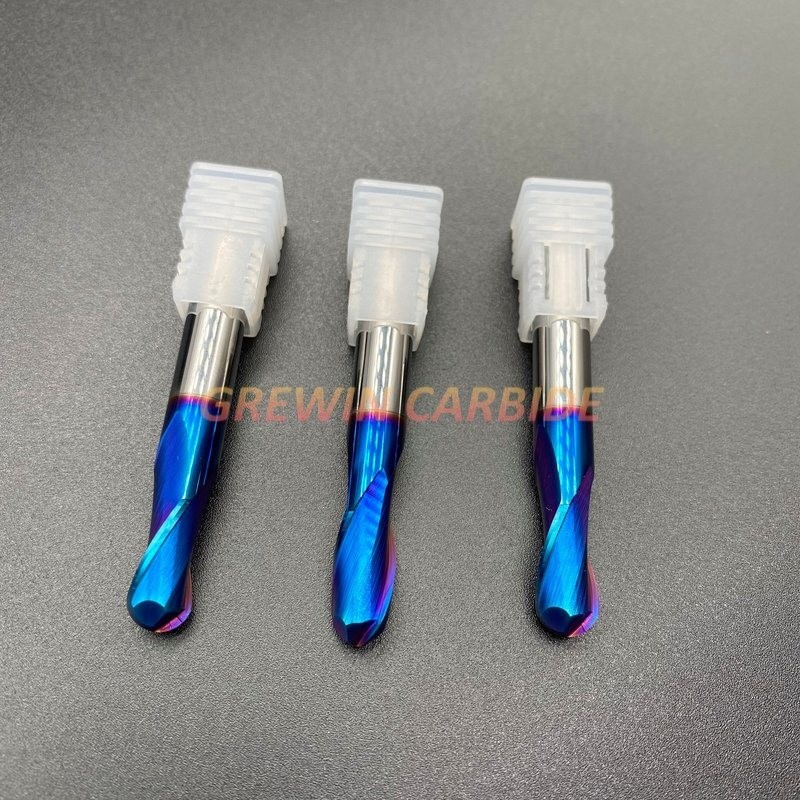

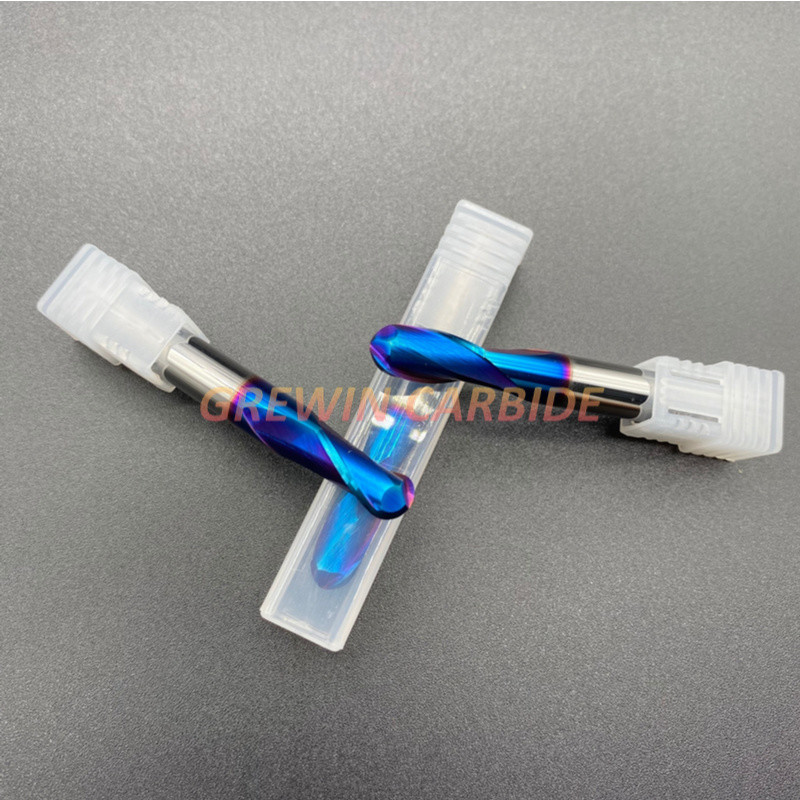

Produkt Pokaż:
Wcześniejsze
Wcześniejsze
Wcześniejsze
Wcześniejsze
Wcześniejsze
Więcej informacji, uprzejmie prosimy o kontakt.
Z poważaniem
WĘGLIK GREWIN
